●IBM ThinkPad 230Cs-YB7 のHDD換装方法
小生が購入したIBM ThinkPad 230Cs-YB7のオリジナルHDDは「東芝 MK1724FCV（260MB、厚さ12.7mm、電流700mA、内ネジ）」です。
ちょうどThinPad 525-KJ8のHDD（810MB）があまったので、このHDDに換装してあります。幸いにもThinPad 525-KJ8のHDDは内ネジで取付に問題はありませんでしたが、最近は外ネジのHDDが多いいのでHDDの取付は両面テープでペッタンコになり、HDDマウントの関係で12.5mmの厚さのHDDが最適です。と言う事で世の中のトレンドに合わせて（笑）外ネジのHDDへ換装しました。
なお、最大認識容量は2.1GBまでは確認できています。2.1GB以上を認識するかは不明で、ThinkPad 535-KJ8のBIOSが8.4GBまで認識するようになってますから、ひょっとすると8.4GBまで認識するかもしれません。
換装するHDDは東芝製かIBM製がOKと思います。
BIOSは最新のもの（84G8489 1994/11/04版）に必ずアップデートしておいて下さいね。
注）パソコンのHDD換装はあくまでも、個人の責任で行って下さい。この情報をもとにパソコンのHDDを換装した結果についての保証は出来かねます。
※表の表示が不正な場合

（写真−１）HDDマウントのHDD押さえ板 （写真−２）HDDマウント取付ネジを外す
（写真−１）HDDマウントのHDD押さえ板
赤四角で囲まれた部分がHHDマウントのHDD押さえ板の部分で、このカンザシ状の部分でHDDを押さえています。
HDDマウントの厚さは12,5mmHDDに合わせて作られてるので、当然換装するHDDの厚さは12.5mmが最適です。		 （写真−２）HDDマウント取付ネジを外す
赤円で囲まれたHDDマウントを止めているネジ２個を外します。HDDが外ネジのものに換装した場合はこのネジ２個は不用となります。
（根性入れてHDDマウントに外ネジ用のネジ穴を開ければネジ止めできます）
（写真−３）HDDマウントを外す （写真−４）HDDのネジ穴
（写真−３）HDDマウントを外す
赤丸で囲んだ部分のネジ穴はマザーボードや筐体を止めるネジ穴と共締めになるネジ穴です。この共締めのネジ２個のお陰でHDDを直接マザーボードに固定しなくてもHDDマウントが固定されて結果的にHDDが固定されます。		 （写真−４）HDDのネジ穴
赤丸で囲まれた部分がマザーボードのHDD固定ネジの位置です。
マザーボード手前側の赤楕円で囲まれた部分のネジ穴はHDDのネジ穴で元々どこにも固定されてなくネジもハマッテません。
手前の換装用HDDで、赤楕円で囲まれた部分がネジ穴で外ネジとなっています。
（写真−５）HDD固定ネジを外す （写真−６）HDD取り外し
（写真−５）HDD固定ネジを外す
マザーボード上の赤丸で囲まれた部分のHDDを固定してるネジ２個を外します。		 （写真−６）HDD取り外し
赤矢印の方向に引っ張りHDDをコネクタから取り外します。
赤丸で囲まれた部分のHDDピン（４本）はコネクターには刺さらないピンです。
（写真−７）マザーボードのHDD取付部分 （写真−８）HDDに両面テープを貼る(１)
（写真−７）マザーボードのHDD取付部分
こんな格好です。
赤矢印部分がHDDコネクタです。赤丸で囲まれた部分はHDD固定ネジの穴で、外ネジのHDDに交換した場合は使用しません。
赤楕円で囲まれた画面奥の部分はHDDマウントと共締めになるネジ穴です。
画面手前部分の赤楕円で囲まれた部分はHDDマウントのクリップ部分が当たる表の部分（「写真−１５」参照）です。		 （写真−８）HDDに両面テープを貼る(１)

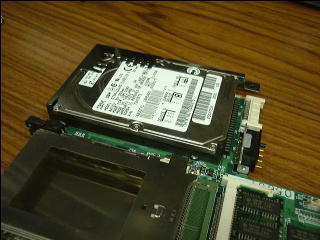

HDDのネジが外ネジでマザーボードのネジで固定できないため、両面テープで固定となります。
赤四角で囲まれた部分の白い所が両面テープを貼った部分です。
（白いのは両面テープの保護シートです。）
（写真−９）HDDに両面テープを貼る(２) （写真−１０）両面テープ(１)
（写真−９）HDDに両面テープを貼る(２)
赤四角で囲まれた部分の白い部分が両面テープを貼った場所で、両面テープの保護シート（白）を剥がした状態です。		 （写真−１０）両面テープ(１)
赤楕円で囲んだ部分が両面テープの断面。薄手の両面テープを使用してます。
（写真−１１）両面テープ(２) （写真−１２）HDDをコネクターにハメます
（写真−１１）両面テープ(２)
今回使用した両面テープは「日東電工 透明両面テープ（うす型） No.539R 幅15mm×長さ20mm 」です。
（この両面テープNo.は同じでも幅違いのものがあり、テープ幅に注意して購入して下さいね。）
付近の日曜大工センターで購入したもので、購入価格は\320。		 （写真−１２）HDDをコネクターにハメます
画面に向かって右側にHDDをずらしてHDDコネクターにハメます。（写真ではHDDマウントが取り付けてありますが、HDDマウントは取り付けないで下さい。）
HDDピンの位置は「写真−６」を参考にして下さい。
HDDのピンをコネクターにハメる場合マザーボード側に強く押さえると両面テープでHDDが固定されてHDDがずらせなくなりますので軽く押さえてずらして下さい。
HDDがHDDコネクターにハマッてからHDDをマザーボードに押し付けて両面テープでHDDを固定します。
（写真−１３）HDDにHDDマウントをハメます （写真−１４）換装前のHDDマウント位置
（写真−１３）HDDにHDDマウントをハメます
取り外した時と同じ位置のHDDマウントを取り付けます。
（位置は「写真−１５」参照）
（赤丸は写真使い回しのため写ってます、無視して下さい（笑））		 （写真−１４）換装前のHDDマウント位置
換装前の内ネジのHDDだと、HDDマウントのクリップ（画面上側の赤四角で囲まれた部分）とHDDのネジ位置は重なっていません。
下側の赤四角部分のHDDマウントのクリップはマザーボードの半田メッキ部分にハマリ、HDDを上下方向に動かないように固定されてます。
（写真−１５）換装後のHDDマウント位置(１) （写真−１６）換装後のHDDマウント位置(２)
（写真−１５）換装後のHDDマウント位置(１)
換装後の外ネジのHDDだと、HDDマウントのクリップ（画面上側の赤四角で囲まれた部分）とHDDのネジ位置が重なってます。
下側の赤四角部分のHDDマウントのクリップはマザーボードの半田メッキ部分にハマリ、HDDを上下方向に動かないように固定されます。		 （写真−１６）換装後のHDDマウント位置(２)
赤丸で囲まれた部分が２個あるHDDマウントの共締めネジ穴の内の１個です。このHDDマウントのネジ穴とマザーボードのネジ穴が合う位置にHDDマウントをセットします。
上側に見える黒い２本の棒はPCMCIA取りだし用のボタンです。
