●HDDのネジ穴写真
HDDネジ穴位置の説明です。
小生の保有しているサブノートPCで、TP220やTP230Csなどの時代のものはHDDネジ穴位置は内（旧規格ネジ穴）（以降 「旧ネジ」と略す）でした。TP535の無印が発売されてから半年くらいでネジ穴位置が外（新規格ネジ穴）（以降「新ネジ」と略す）になった・・・TP535-KJ8のHDDを810MBから2.1GBに換装した時1997年頃かな？・・・ようです。
最近のサブノートPCならHDDのネジ穴位置は外（新ネジ）と考えられますが、最終的にはPCに内蔵されているHDDを取り出してネジ穴位置を確認するのが確実で換装するHDDを無駄にすることがないです。

※表の表示が不正な場合

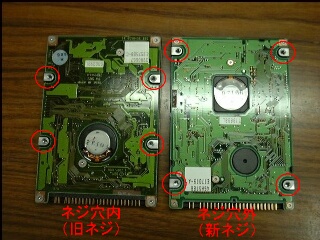

（写真−１）HDDネジ穴内・外比較 向かって左側がネジ穴内（旧ネジ）のHDD。 向かって右側がネジ穴外（新ネジ）のHDD。 赤丸で囲まれた部分がHDDのネジ穴です。 ネジ穴の位置の違いは一目瞭然で、定規でネジ穴間の距離を計らなくても大丈夫ですね（笑） ちなみに、HDDは両方ともIBM製です。

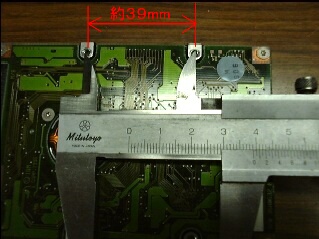

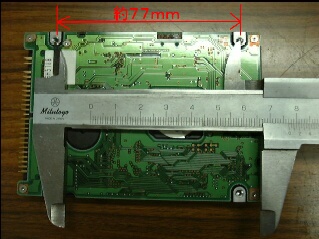

（写真−２）HDDネジ穴内（旧ネジ） ネジとネジの間隔（ネジ中心から）は約３９mmです。 なお、間隔の数値はノギスでズサンに計測したため、「約」となってます。 （資料が見付かりネジ穴間隔は正しくは３８mmでした） (追加 1999/07/20)	（写真−３）HDDネジ穴外（新ネジ） ネジとネジの間隔（ネジ中心から）は約７７mmです。 （資料が見付かりネジ穴間隔は正しくは７６mmでした） (追加 1999/07/20)
