●IBM ThinkPad 235-10J の組み立て方法（その２）
後もう少し（その３まであるけど・・・）で組上がります。
注）パソコンの組み立てはあくまでも、個人の責任で行って下さい。この情報をもとにパソコンを組み立てた結果についての保証は出来かねます。
※表の表示が不正な場合

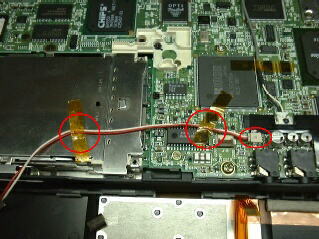

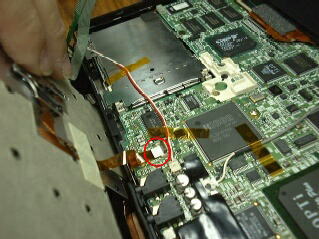

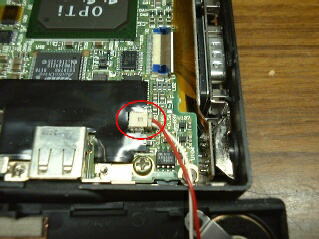

（写真－1５））左側内蔵スピーカケーブルを取り付けるキーボード部分を手前に裏返しにてペッタンと置きます。赤楕円で囲んだ部分のスピーカーコネクタを取り付け後、赤丸で囲んだ部分の飴色のテープ２本でスピーカーケーブルを張り付けます。	（写真－1６）右側内蔵スピーカケーブルを取り付ける赤楕円で囲んだ部分のスピーカーコネクタを取り付けます。


（写真－1７）トラックポイントのフラットケーブル取り付けキーボードをこのように立てて、赤丸で囲んだ部分のコネクタにトラックポイントのフラットケーブルを置いて上から茶色のコネクタを押してフラットケーブルを止めます。	（写真－1８）キーボードフラットケーブルの取り付け赤四角で囲んだ部分のコネクターにキーボードフラットケーブルを差し込んで、白いコネクターを赤矢印の方向に押し込みフラットケーブルを止めます。

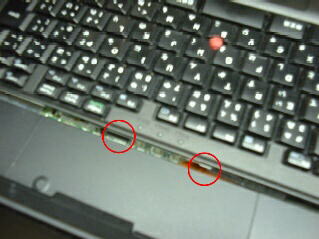

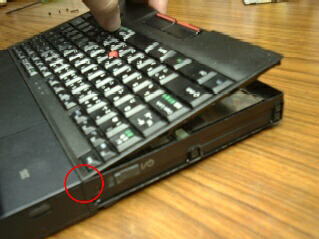

（写真－１９）キーボードの取り付けキーボードの奥側（赤丸部分）を先にハメて、軽く筐体上に置きます。「写真２０」のようにキーボード奥にツメがあるので、奥側からキーボードをハメます。	（写真－２０）キーボード奥のツメ赤丸で囲んだ２箇所にツメがあります。

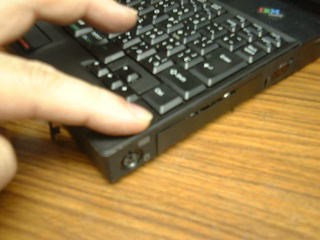

（写真－２１）キーボード奥のツメ次はここら辺です。	（写真－２２）キーボードのハメ込み４赤楕円で囲んだヘッドホンとマイクコネクター付近にツメがあります。ここはツメが２つ並んでいるので若干力が要ります。

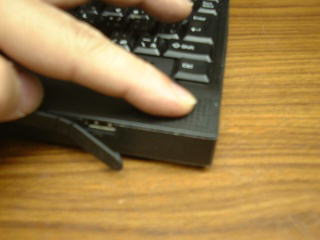

（写真－２３）キーボードのハメ込み５
その次はここら辺です。
後この位置の１Cmくらい上にもツメがあるのでハメます。
キーボードと筐体の接合部分を一通り確認して、ハメ忘れがないか確認して下さい。
